Uneven Pi Shape

Sanlev s.a produces  a wide range of aluminium uneven P-shape profiles in any desirable length.
There is a minimum quantity of production from each die
Very small quantities can be produced only according to a special price list  or after special agreement .

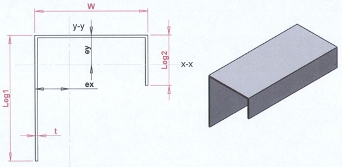

SPECIFICATIONS

W
(mm)
Leg1
(mm)
Leg2 (mm) t
(mm)
Area
(mm2)
Th. Weight
(gr/m)
Th. Weight
6m (kgr)
17.5 45 20 1.1 238 644 3.86
52 25 10 0.8 184 498 2.99
60 21 6 1.1 252 680 4.08
60 31.3 6 1.1 282 763 4.58

















All the calculated data in the above table, is based on the theoritical dimensions of the profiles.
Tolerances compy with EN 755.
If stricter tolerances are required,  then they have to be confirmed with the sales department.
Τα στοιχεία για τις διατομές που περιέχει ο πίνακας, υπολογίσθηκαν βάσει των θεωρητικών διαστάσεων των διατομών. Οι διατομές έχουν ανοχές διαστάσεων και μορφής βάσει του EN 755.
Αν πρόκειται να χρησιμοποιήσετε τα προφίλ σε ειδικές εφαρμογές, που απαιτούν και αυστηρότερες ανοχές, πρέπει να το αναφέρεται στην παραγγελία σας.
