Μασιφ Στρογγυλο

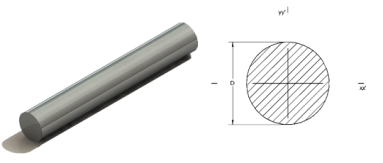

Μασιφ Στρογγυλο αλουμινιου
Η  ΣΑΝΛΕΒ Α.Ε  παράγει  μασίφ στρογγυλό αλουμινίου σε μεγάλη γκάμα διαστάσεων με δυνατότητα κοπής σε οποιοδήποτε επιθυμητό μήκος.
Υπάρχει ελάχιστη ποσότητα διέλασης από κάθε καλούπι / μήτρα.
Δίνεται η δυνατότητα παραγωγής και μικρών ποσοτήτων, βάσει ειδικού τιμοκαταλόγου η κατόπιν συνεννόησης.
Δοκιμάστε τις υπολογιστικές μας εφαρμογές που προσφέρουν πληθώρα πληροφοριών για μασίφ στρογγυλό από προφίλ αλουμινίου, εδώ.
ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
D
(mm)
Area
(mm2)
Th. Weight
(gr/m)
Th. Weight
6m (kg)
Ixx, Iyy
(cm^4)
Sxx
(cm^3)
PSM (cm3) ix (cm) It, (cm4)
4 13 34 0.2 0.0013 0.006 0.00853 0.10 0.00251
5 20 53 0.3 0.0031 0.012 0.01667 0.13 0.00614
6 28 76 0.5 0.0064 0.021 0.02880 0.15 0.01272
6.5 33 90 0.5 0.0088 0.027 0.03662 0.16 0.01752
7 38 104 0.6 0.0118 0.034 0.04573 0.18 0.02357
7.5 44 119 0.7 0.0155 0.041 0.05625 0.19 0.03106
8 50 136 0.8 0.0201 0.050 0.06826 0.20 0.04021
8.5 57 153 0.9 0.0256 0.060 0.08188 0.21 0.05125
9 64 172 1.0 0.0322 0.072 0.09720 0.23 0.06441
9.5 71 191 1.1 0.0400 0.084 0.11431 0.24 0.07996
10 79 212 1.3 0.0491 0.098 0.13333 0.25 0.09817
11 95 257 1.5 0.0719 0.131 0.17746 0.28 0.14374
12 113 305 1.8 0.1018 0.170 0.23039 0.30 0.20358
14.5 165 446 2.7 0.2170 0.299 0.40647 0.36 0.43398
17 227 613 3.7 0.4100 0.482 0.65505 0.43 0.81997
21 346 935 5.6 0.9547 0.909 1.23477 0.53 1.90931
22 380 1,026 6.2 1.1499 1.045 1.41970 0.55 2.29980
25 491 1,325 8.0 1.9175 1.534 2.08328 0.63 3.83495
28 616 1,663 10.0 3.0172 2.155 2.92686 0.70 6.03437
30 707 1,909 11.5 3.9761 2.651 3.59991 0.75 7.95216
32 804 2,171 13.0 5.1472 3.217 4.36896 0.80 10.29437
47 1735 4,684 28.1 23.9531 10.193 13.84272 1.18 47.90616
50 1963 5,301 31.8 30.6796 12.272 16.66625 1.25 61.35923
60 2827 7,634 45.8 63.6173 21.206 28.79928 1.50 127.23450






All the calculated data in the above table, is based on the theoritical dimensions of the profiles.
Tolerances compy with EN 755.
If stricter tolerances are required,  then they have to be confirmed with the sales department.
Τα στοιχεία για τις διατομές που περιέχει ο πίνακας, υπολογίσθηκαν βάσει των θεωρητικών διαστάσεων των διατομών. Οι διατομές έχουν ανοχές διαστάσεων και μορφής βάσει του EN 755.
Αν πρόκειται να χρησιμοποιήσετε τα προφίλ σε ειδικές εφαρμογές, που απαιτούν και αυστηρότερες ανοχές, πρέπει να το αναφέρεται στην παραγγελία σας.
*In gray pattern: The length is 2 m.  *Με γκρι φόντο: Το μήκος βέργας είναι 2 μέτρα
Notes:
Ixx, Iyy: moment of inertia with respect on x, y axis accordingly.
Ixy: product of inertia
ix, iy: radii of gyration
Sx, Sy: section modulus with respect on x, y axis respectively,
PSM: Plastic Section Moduli, (cm3)
It: Torsional Constant (cm4)
